Robotický lešticí stroj – Vysoce přesná automatizovaná povrchová úprava

Stručný popis:

Robotický lešticí stroj je pokročilý, plně automatizovaný systém pro povrchové zpracování navržený tak, aby splňoval nejvyšší požadavky na přesnou výrobu. Kombinuje šestiosé robotické řízení, technologii leštění se zpětnou vazbou síly a konfiguraci se dvěma hlavami pro zpracování široké škály materiálů a složitých geometrií s výjimečnou přesností a konzistencí.

Pošlete nám e-mail

Funkce

Podrobný diagram

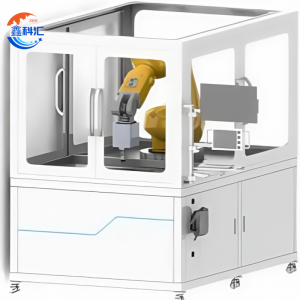

Přehled robotického lešticího stroje

Ať už se jedná o optické čočky, letecké díly, součástky pro přesné strojírenství nebo polovodičové aplikace, tento stroj poskytuje stabilní, opakovatelné a vysoce kvalitní povrchové úpravy – a to i s tolerancemi na úrovni nanometrů.

Komplexní kompatibilita obrobků s robotickým lešticím strojem

Systém podporuje zpracování:

Rovné povrchypro sklo, keramiku a kovové desky
Válcové a kuželové tvaryjako jsou válečky, hřídele a trubky
Sférické a asférické komponentypro optické systémy
Volné a mimoosé plochyse složitými křivkami a přechody

Díky své všestrannosti je vhodný projak hromadná výroba, tak i vysoce přesná zakázková výroba.

Hlavní vlastnosti a výhody robotického lešticího stroje

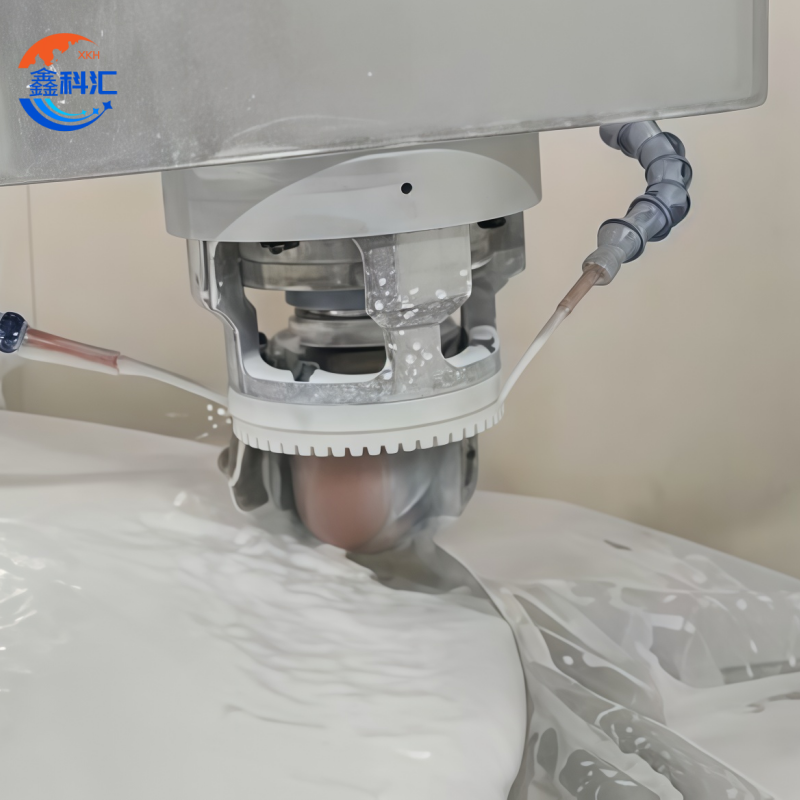

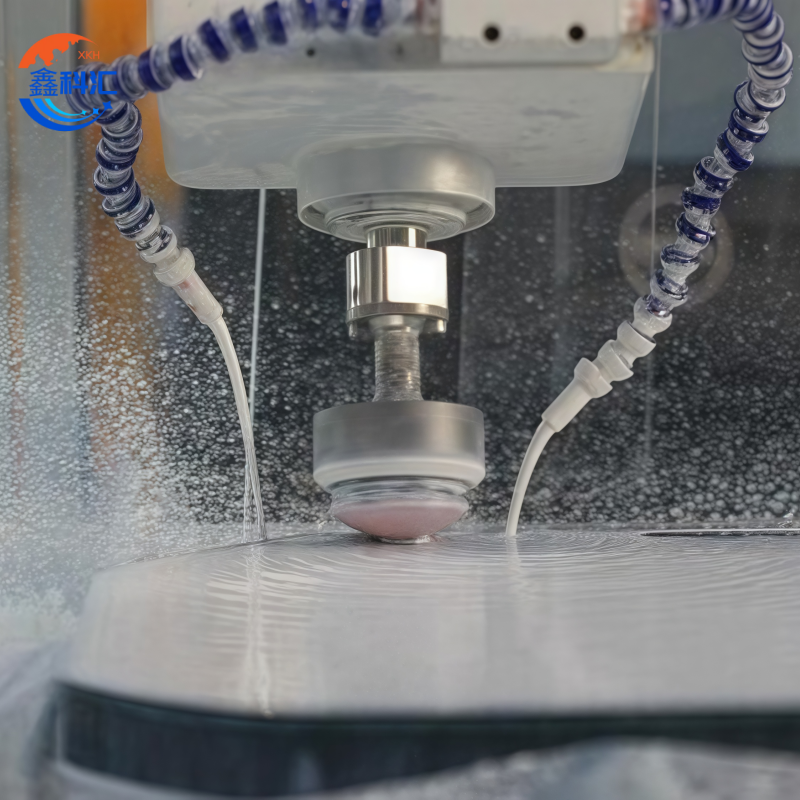

1. Technologie dvojité lešticí hlavy

Vybavenojednootáčkovýasamootáčenílešticí hlavy pro flexibilitu.
Rychlá výměna nástrojů podporuje více režimů obrábění bez dlouhých prostojů.
Ideální pro přepínání mezi hrubým a jemným leštěním.

2. Systém přesného řízení síly

Monitorování v reálném časetlak, teplota a průtok lešticí kapaliny.
Konzistentní aplikace síly zajišťuje rovnoměrnou povrchovou úpravu po celém obrobku.
Schopný automatického přizpůsobení se nerovnostem povrchu.

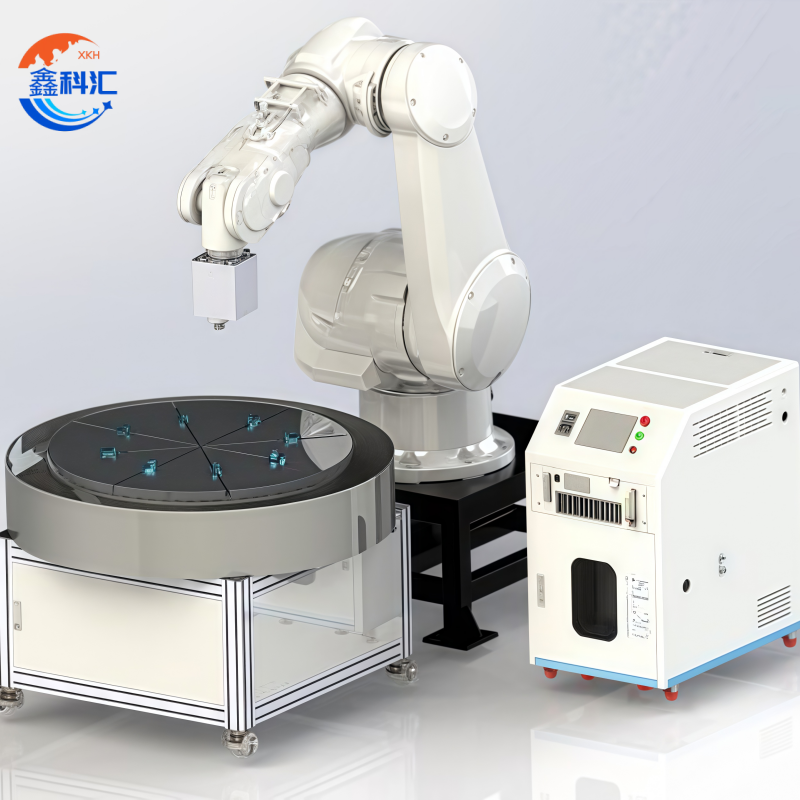

3. Šestiosé robotické řízení

Plná volnost pohybu pro zvládnutí složitých geometrií.
Plynulé a přesné dráhy pohybu vypočítané pomocí pokročilých algoritmů.
Vysoká opakovatelná přesnost polohování od ±0,04 mm do ±0,1 mm v závislosti na modelu.

4. Inteligentní automatizace a měření

Nástroje pro automatickou kalibraci pro přesné nastavení a zarovnání.
Souřadnicový měřicí systém pro přesné polohování.
Volitelnýonline monitorování tloušťkypro kontrolu kvality v reálném čase.

5. Kvalita konstrukce průmyslové třídy

Konstrukce s dvojitým servomotorem zvyšuje účinnost a stabilitu leštění.
Pevná mechanická konstrukce minimalizuje vibrace a zajišťuje dlouhodobou životnost.

Technické specifikace robotického lešticího stroje

Model zařízení	Tělo robota	Opakujte přesnost polohování	Rozsah průměrů zpracování	Lešticí hlava s jednou rotací	Vícerotační lešticí hlava	Malý nástroj	Leštění hlavního typu kola	Leštění kulových hlav	Ukončit rychlou změnu	Nástroj pro automatickou kalibraci	Souřadnicová měřicí hlava	Online monitorování tloušťky	Platforma pro numerické řízení
IRP500S	Staubli TX2-90L	±0,04 mm / celý rozsah	Φ50~Φ500 mm	√	×	√	√	√	×	○	○	○	○
IRP600S	Staubli TX2-140	±0,05 mm / celý rozsah	Φ50~Φ600 mm	√	×	√	√	√	×	○	○	○	○
IRP800S	Staubli TX2-160	±0,05 mm / celý rozsah	Φ80~Φ800 mm	√	√	√	√	√	○	○	○	○	○
IRP1000S	Staubli TX200/L	±0,06 mm / celý rozsah	Φ100~Φ1000 mm	√	○	√	√	√	○	○	○	○	○
IRP1000A	ABB IRB6700-200/2.6	±0,1 mm / celý rozsah	Φ100~Φ1000 mm	√	○	√	√	√	○	○	○	○	○
IRP2000A	ABB IRB6700-150/3.2	±0,1 mm / celý rozsah	Φ200~Φ2000 mm	√	○	√	√	√	×	×	×	○	○
IRP2000AD	ABB IRB6700-150/3.2	±0,1 mm / celý rozsah	Φ200~Φ2000 mm	√	○	√	√	√	×	×	×	○	○

Často kladené otázky – Robotický lešticí stroj

1. Jaké typy obrobků dokáže robotický lešticí stroj zpracovat?

Náš robotický lešticí stroj podporuje různé tvary a povrchy, včetně plochých, zakřivených, kulových, volných a složitých kontur. Je vhodný pro optické součástky, přesné formy, kovové povrchy a další vysoce přesné lešticí aplikace.

2. Jaký je rozdíl mezi lešticími hlavami s jednou rotací a více rotacemi?

Lešticí hlava s jednou rotacíNástroj se otáčí kolem jedné osy, což je ideální pro standardní povrchovou úpravu a vysokorychlostní odstraňování materiálu.
Vícerotační lešticí hlavaNástroj kombinuje rotaci s vlastní rotací (oběhem), což umožňuje rovnoměrnější leštění zakřivených a nerovných povrchů.

3. Jaký je maximální průměr pro zpracování?

V závislosti na modelu:

Kompaktní modely (např. IRP500S) rukojeťΦ50–Φ500 mm.
Velkoformátové modely (např. IRP2000AD) zvládnou ažΦ2000 mm.

O nás

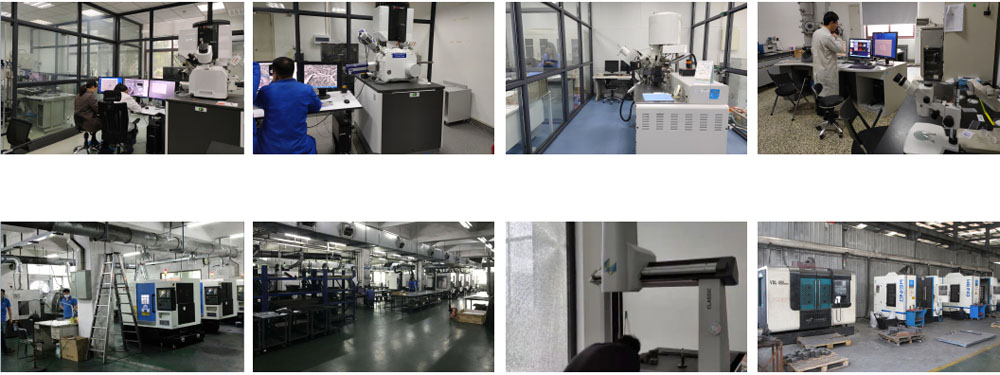

Společnost XKH se specializuje na high-tech vývoj, výrobu a prodej speciálního optického skla a nových krystalových materiálů. Naše produkty slouží optické elektronice, spotřební elektronice a armádě. Nabízíme safírové optické komponenty, kryty čoček mobilních telefonů, keramiku, LT, karbid křemíku SIC, křemen a polovodičové krystalové destičky. Díky odborným znalostem a nejmodernějšímu vybavení vynikáme ve zpracování nestandardních produktů s cílem stát se předním technologicky vyspělým podnikem v oblasti optoelektronických materiálů.
